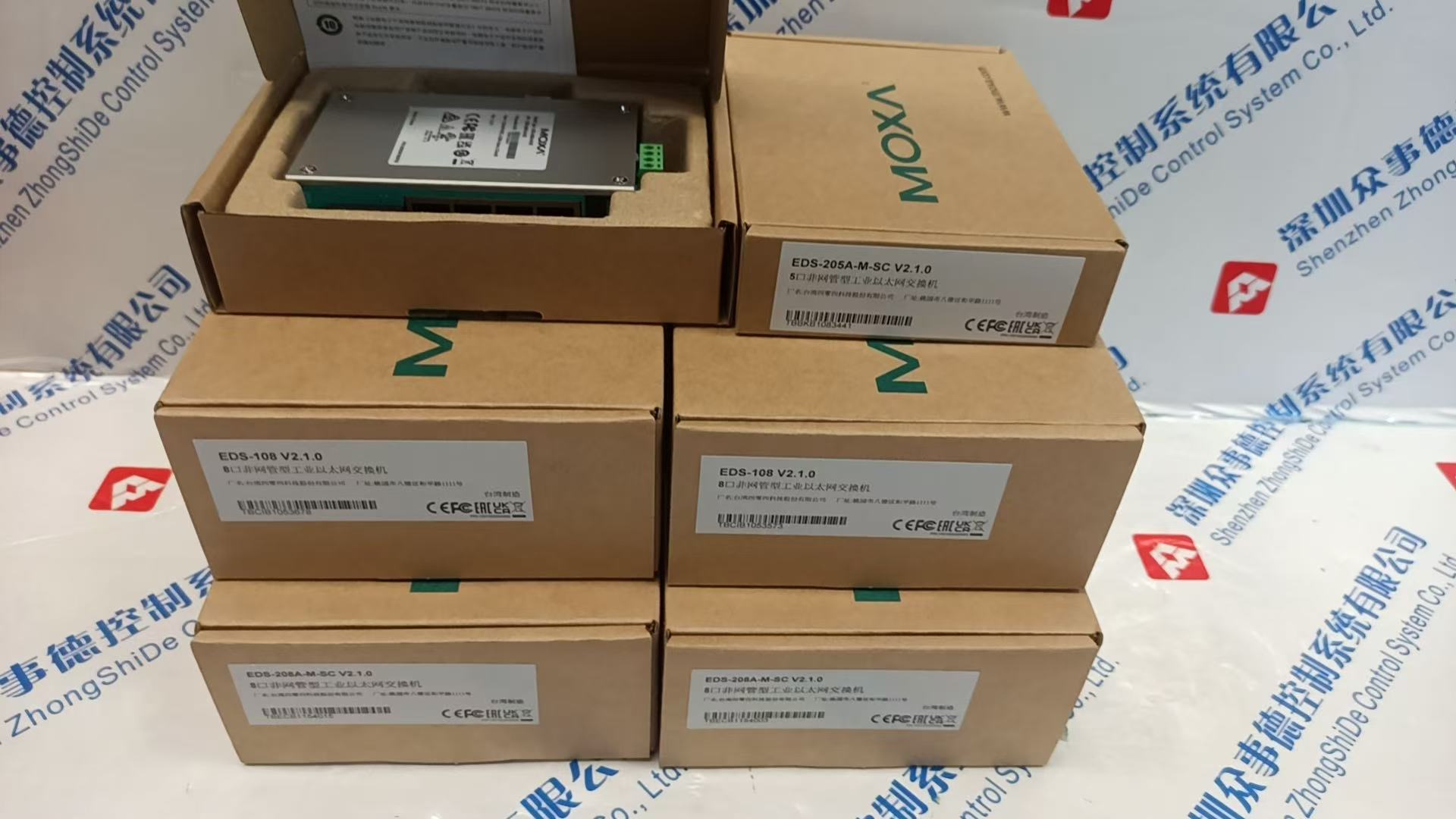

产品介绍

端口配置与传输性能

接口类型：4 个 10/100BaseT (X) 电口（RJ45）+ 1 个 100BaseFX 多模光纤口（SC 接头），支持全 / 半双工自适应及 MDI/MDI-X 自动翻转。

传输速率：10/100Mbps，采用存储转发机制，MAC 地址表容量 1K，包缓冲区 384Kbit。

光纤特性：多模光纤支持 OM1/OM2/OM3/OM4 类型，传输距离达 4km（波长 1300nm），光功率范围 - 10~-20dBm（发射）、-3~-32dBm（接收）。

电源与冗余设计

输入规格：双 12/24/48VDC 冗余电源（9.6~60VDC 宽幅输入），支持同时连接两路独 立电源，确保关键场景下的持续供电。

功耗：典型功耗 2.4W（24VDC 输入），内置过载保护与反接保护，支持导轨式或壁挂式安装（需选配 WK-46 套件）。

环境适应性

防护等级：IP30 铝制外壳，防尘设计，可耐受严苛机械振动（IEC 60068-2-6）与冲击（IEC 60068-2-27）。

温度范围：标准型号 - 10~60℃，宽温型号（如 EDS-205 A-M-SC-T）支持 - 40~75℃，适应ji端工业环境。

认证合规：通过 CE、UL、FCC 认证，符合 EN 50121-4（轨道交通电磁兼容）、DNV/GL/LR/ABS/NK（海事认证）及 ATEX Zone 2（危险区域）标准。

二、功能特性与行业适配

工业级可靠性

冗余机制：双电源输入支持无缝切换，配合 DIP 开关启用广播风暴保护（阈值可配置），防止网络拥塞。

长寿命设计：平均无故障时间（MTBF）超 300 万小时（Telcordia 标准），轴承寿命达 3 万小时，适合 7×24 小时连续运行。

灵活配置与扩展

QoS 与过滤功能：通过 DIP 开关启用 QoS 优先级控制及 Multicast Filtering（宽温型号），可屏 蔽 LLDP/Profinet PTCP 等非必要协议，提升实时性。

光纤兼容性：支持单模扩展（需更换 S FP 模块）， 远传输距离达 40km（单模 + SC 接头），满足长距离组网需求。

典型应用场景

轨道交通：

地铁信号系统骨干网连接，支持 EN 50121-4 电磁兼容标准，确保列车控制系统数据同步。

高铁车厢内设备互联，宽温型号适应 - 40℃低温环境，通过 EN 50155 认证（需定制）。

海事与港口：

港口起重机集群通信，IP30 外壳抵御盐雾腐蚀，符合 DNV/GL 船级社认证。

船舶机舱监控系统，双电源冗余设计满足 IEC 60945 海上环境标准。

工业自动化：

工厂产线 PLC 与机器人互联，支持 Modbus TCP 协议，定位精度达 ±0.01mm。

食品加工车间设备联网，IP30 防护防止粉尘进入，符合 FDA 卫生要求。

三、安装与维护规范

物理安装

空间要求：前后需保留≥50mm 散热间隙，避免气流短路；导轨安装时需使用 M3 螺丝固定，确保机械稳定性。

布线规范：

电口建议使用 CAT5e 以上屏 蔽双绞线，单段长度≤100m；光纤需采用 STP 接地设计，减少 EMI 干扰。

多模光纤熔接损耗需≤0.3dB，建议使用光功率计实时检测链路质量。

技术服务团队热线：0591-88263940
